株式会社北川鉄工所

超低床ロングスチールバイス VE200LN

お気に入りに追加

メーカー	株式会社北川鉄工所
分類	センタバイス
製品名	超低床ロングスチールバイス VE200LN
A (mm)	710
B (mm)	177
C (mm)	533
D (mm)	615
E (mm)	95
F (mm)	74
G (mm)	438
H (mm)	18
J (mm)	180
K (mm)	110
L (mm)	70
M (mm)	102
N (mm)	98
P (mm)	0～405
Q (mm)	75
R (mm)	225
S (mm)	37
T (mm)	95
U (mm)	202
V (mm)	200
W (mm)	217
X (mm)	21
Y (mm)	7
a (mm)	M10
d (mm)	115
e (mm)	385
f (mm)	57.5
g (mm)	51
h (mm)	100
j (mm)	150
m (mm)	70
n (mm)	60
r (mm)	15
a1 (mm)	M16×65
c1 (mm)	71
d1 (mm)	15～31
e1 (mm)	30
f1 (mm)	45
口金幅 (mm)	200
口金高さ (mm)	70
口金開き (mm)	405
大きさ (mm)	W : 217 D : 710 H : 180
ワーク取付面高さ (mm)	110
質量(kg)	108
締付力 (kN)	45

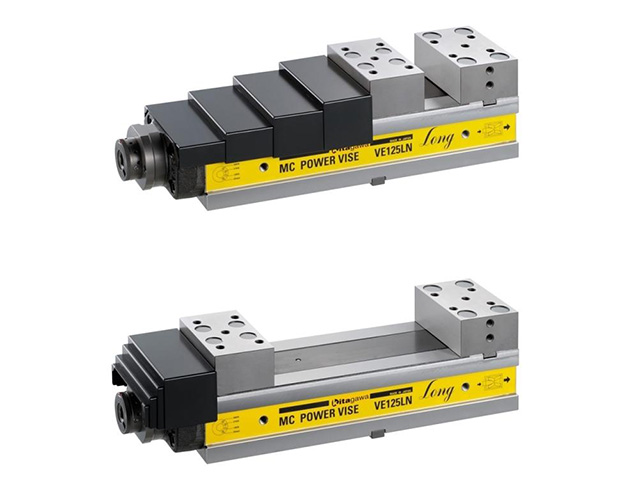

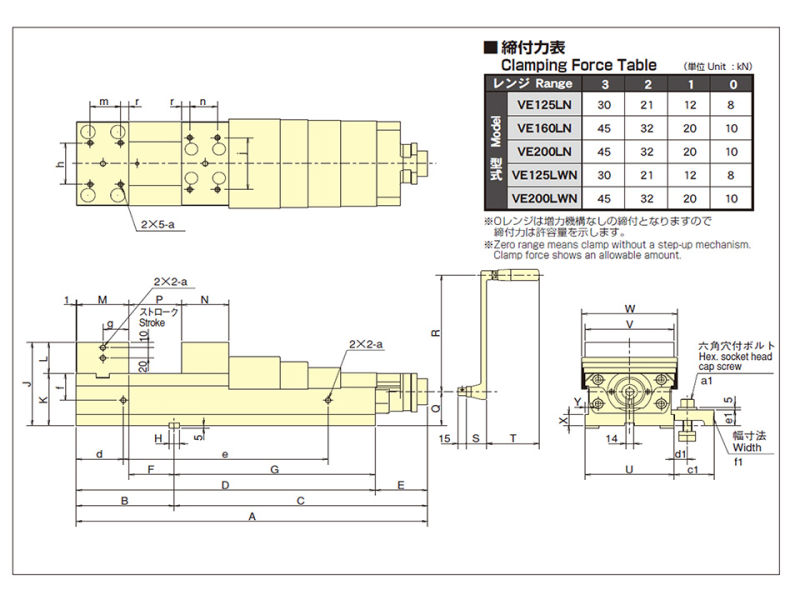

備考	・締付力表は図をご参照ください。・製品画像はVE125LNのものです。
