株式会社北川鉄工所

小型M/C用ピッタリバイス VC103N

お気に入りに追加
メーカー 株式会社北川鉄工所
分類 センタバイス
製品名 小型M/C用ピッタリバイス VC103N
A (mm)
 355.5
B (mm)
 160
C (mm)
 195.5
D (mm)
 273
E (mm)
 86
F (mm)
 113
G (mm)
 105
H (mm)
 128
J (mm)
 109
口金幅 (mm)
 100
口金高さ (mm)
 40
口金開き (mm)
 128
大きさ (mm)
 W : 109 D : 355.5 H : 105
ワーク取付面高さ
(mm)
 65
質量(kg)
16
締付力 (kN)
 20
備考

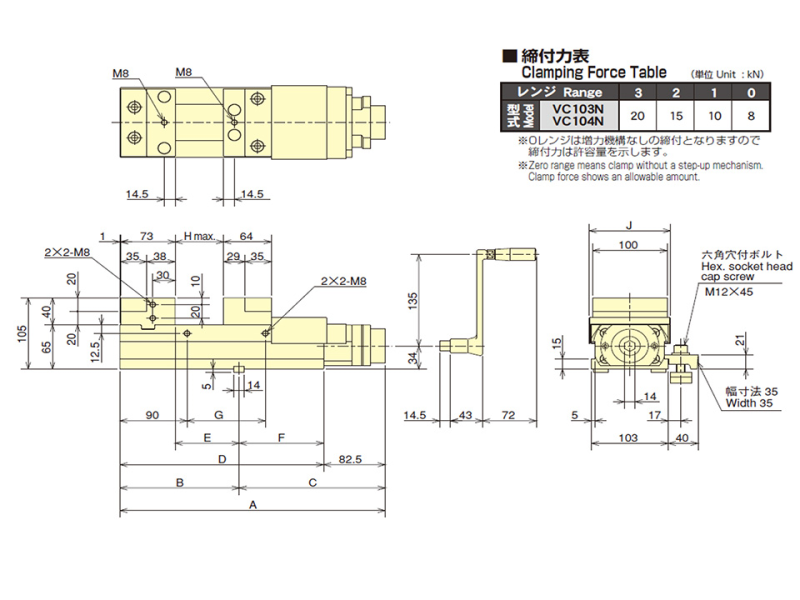

・締付力表は図をご参照ください。

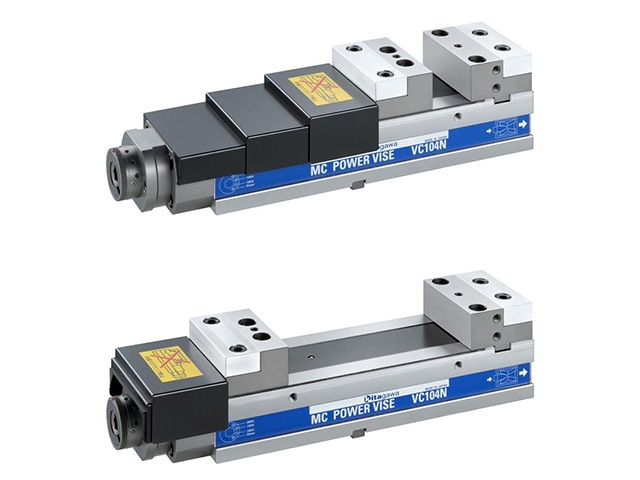

・製品画像はVC104Nのものです。
