株式会社北川鉄工所

超低床ロングスチールバイス VE160LN

お気に入りに追加

メーカー	株式会社北川鉄工所
分類	センタバイス
製品名	超低床ロングスチールバイス VE160LN
A (mm)	635
B (mm)	177
C (mm)	458
D (mm)	540
E (mm)	95
F (mm)	82
G (mm)	363
H (mm)	18
J (mm)	160
K (mm)	100
L (mm)	60
M (mm)	94
N (mm)	86
P (mm)	0～354
Q (mm)	65
R (mm)	225
S (mm)	37
T (mm)	95
U (mm)	161
V (mm)	160
W (mm)	173
X (mm)	21
Y (mm)	6
a (mm)	M10
d (mm)	85
e (mm)	370
f (mm)	51.5
g (mm)	47
h (mm)	80
j (mm)	100
m (mm)	55
n (mm)	50
r (mm)	15
a1 (mm)	M16×65
c1 (mm)	71
d1 (mm)	15～31
e1 (mm)	30
f1 (mm)	45
口金幅 (mm)	160
口金高さ (mm)	60
口金開き (mm)	354
大きさ (mm)	W : 173 D : 635 H : 160
ワーク取付面高さ (mm)	100
質量(kg)	69
締付力 (kN)	45

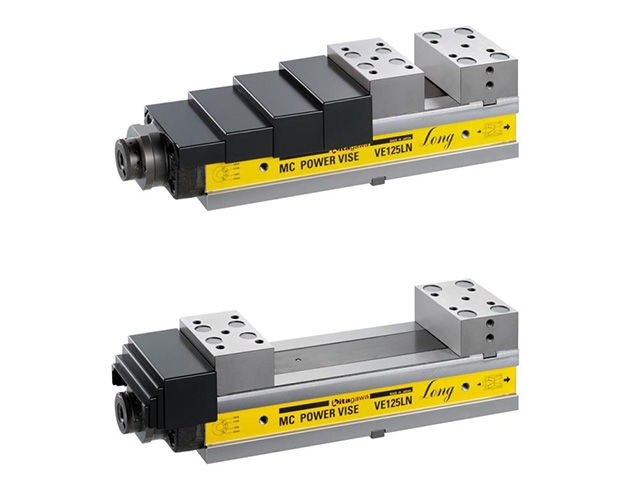

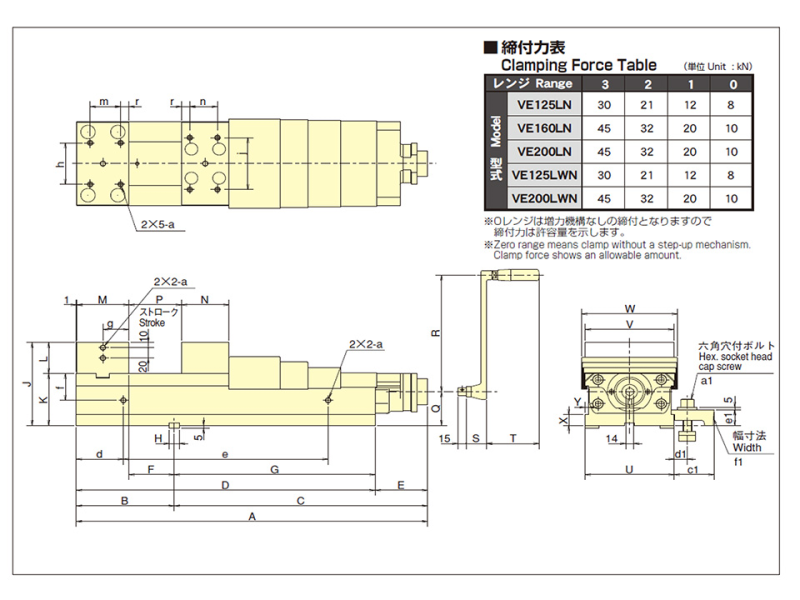

備考	・締付力表は図をご参照ください。・製品画像はVE125LNのものです。
