株式会社北川鉄工所

超低床超ロングスチールバイス VE125LWN

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社北川鉄工所
分類	センタバイス
製品名	超低床超ロングスチールバイス VE125LWN
A (mm)	680
B (mm)	280
C (mm)	400
D (mm)	595
E (mm)	85
F (mm)	195
G (mm)	315
H (mm)	18
J (mm)	135
K (mm)	85
L (mm)	50
M (mm)	84
N (mm)	76
P (mm)	0～405
Q (mm)	50
R (mm)	180
S (mm)	30
T (mm)	72
U (mm)	126
V (mm)	125
W (mm)	144
X (mm)	21
Y (mm)	6
a (mm)	M10
d (mm)	75
e (mm)	445
f (mm)	44
g (mm)	42
h (mm)	50
j (mm)	80
m (mm)	55
n (mm)	50
r (mm)	10
a1 (mm)	M16×65
c1 (mm)	71
d1 (mm)	22～31
e1 (mm)	30
f1 (mm)	45
口金幅 (mm)	125
口金高さ (mm)	50
口金開き (mm)	405
大きさ (mm)	W : 144 D : 680 H : 135
ワーク取付面高さ (mm)	85
質量(kg)	48
締付力 (kN)	30

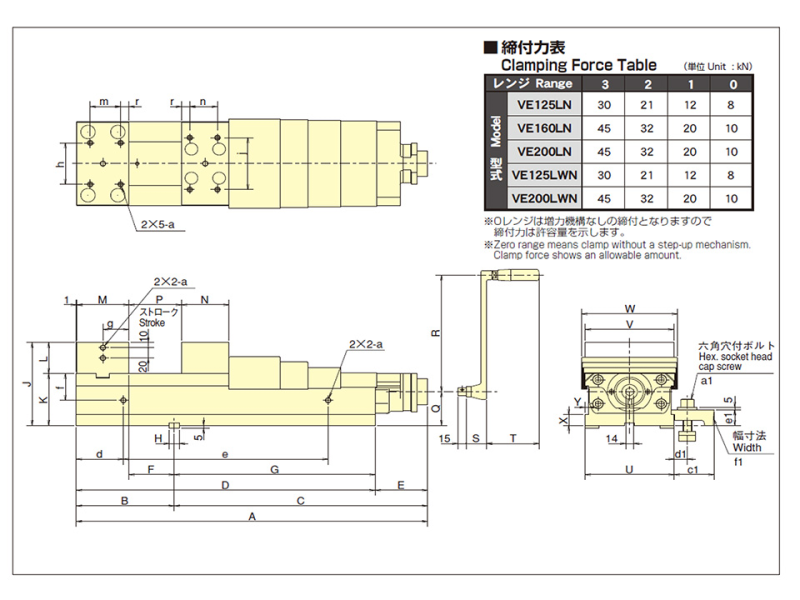

備考	・締付力表は図をご参照ください。
