株式会社北川鉄工所

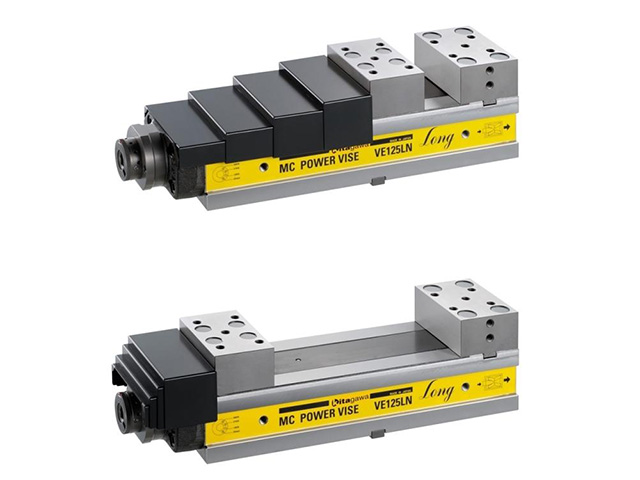

超低床ロングスチールバイス VE125LN

お気に入りに追加
メーカー 株式会社北川鉄工所
分類 センタバイス
製品名 超低床ロングスチールバイス VE125LN

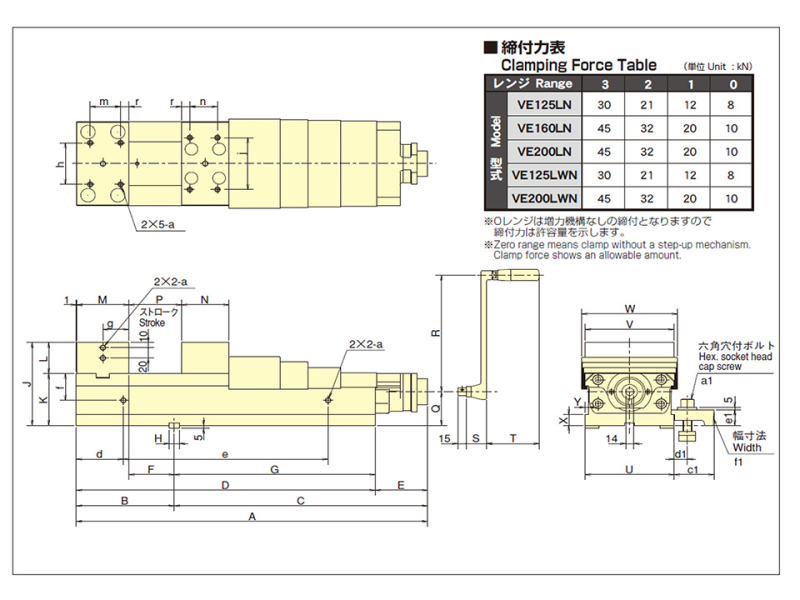

A (mm)
 510
B (mm)
 200
C (mm)
 310
D (mm)
 425
E (mm)
 85
F (mm)
 115
G (mm)
 225
H (mm)
 18
J (mm)
 135
K (mm)
 85
L (mm)
 50
M (mm)
 84
N (mm)
 76
P (mm)
 0～256
Q (mm)
 50
R (mm)
 180
S (mm)
 30
T (mm)
 72
U (mm)
 126
V (mm)
 125
W (mm)
 138
X (mm)
 21
Y (mm)
 6
a (mm)
 M10
d (mm)
 75
e (mm)
 275
f (mm)
 44
g (mm)
 42
h (mm)
 50
j (mm)
 80
m (mm)
 55
n (mm)
 50
r (mm)
 10
a1 (mm)
 M16×65
c1 (mm)
 71
d1 (mm)
 15～31
e1 (mm)
 30
f1 (mm)
 45
口金幅 (mm)
 125
口金高さ (mm)
 50
口金開き (mm)
 256
大きさ (mm)
 W : 138 D : 510 H : 135
ワーク取付面高さ
(mm)
 85
質量(kg)
38
締付力 (kN)
 30
備考
・締付力表は図をご参照ください。
