| メーカー | 株式会社武田機械 |
| 分類 | 油圧バイス |
| 製品名 | ACE200 |

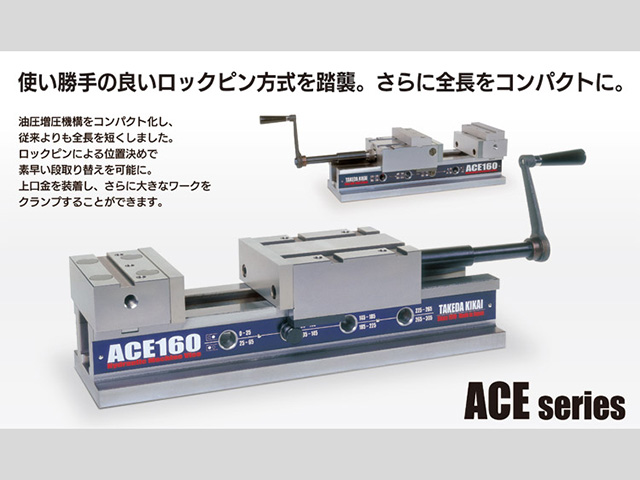

特長 | ●使い勝手の良いロックピン方式。ワークサイズに応じて素早く位置決めが可能
●高剛性ボディと当社独自の油圧機構による、安定した締付力
●新油圧機構によりコンパクトなデザインを実現
●油圧とネジバイス切り替えがソケットを着脱することにより可能
●切粉・クーラントオイルを容易に排出
●固定側・移動側上部に上口金または治具の取付用キー溝とタップ穴を標準装備 |
A (mm) | 200 |
B (mm) | 160 |
C (mm) | 70 |
D (mm) | 62 |
E (mm) | 20 |
F (mm) | 80 |
G (mm) | 100 |
H (mm) | 40 |
I (mm) | 60 |
J (mm) | 18 |
K (mm) |
N1 : 0～20, 20～65
N2 : 65～110, 110～155
N3 : 155～200, 200～245
N4 : 245～290, 290～335
|
L (mm) | 130～465 |
M (mm) | 228～563 |
O (mm) | 0～295 |
a (mm) | 717 |
b (mm) | 806 |
c (mm) | 590 |
d (mm) | 110 |
e (mm) | 200 |
f (mm) | 125 |
g (mm) | 205 |
h (mm) | 254 |
i (mm) | 133 |
j (mm) | 125 |
k (mm) | 240 |
l (mm) | 171 |
m (mm) | 198 |
n (mm) | 210 |
o (mm) | 292 |
p (mm) | 193 |
q (mm) | 65 |
r (mm) | 39 |
s (mm) | 69 |
t (mm) | 60 |
u (mm) | 1103 |
v (mm) | 1420 |
w (mm) | 96 |
x (mm) | φ36 |

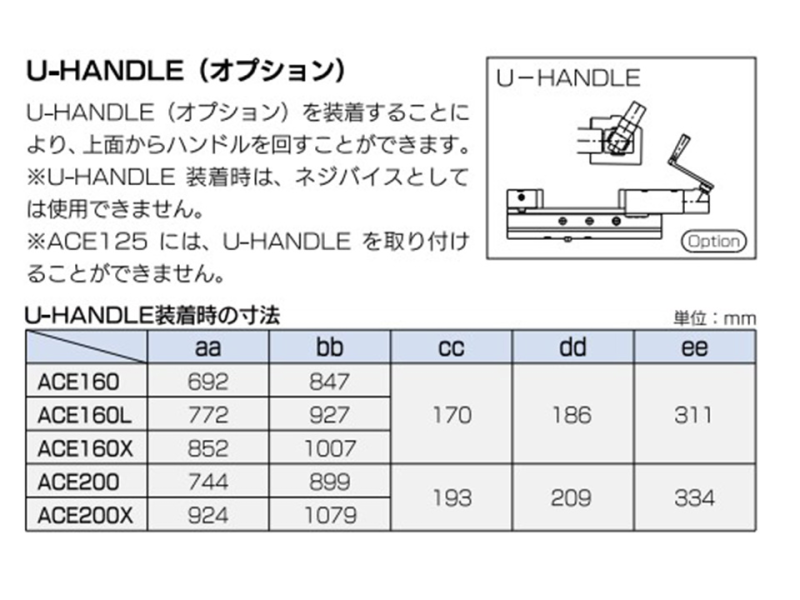

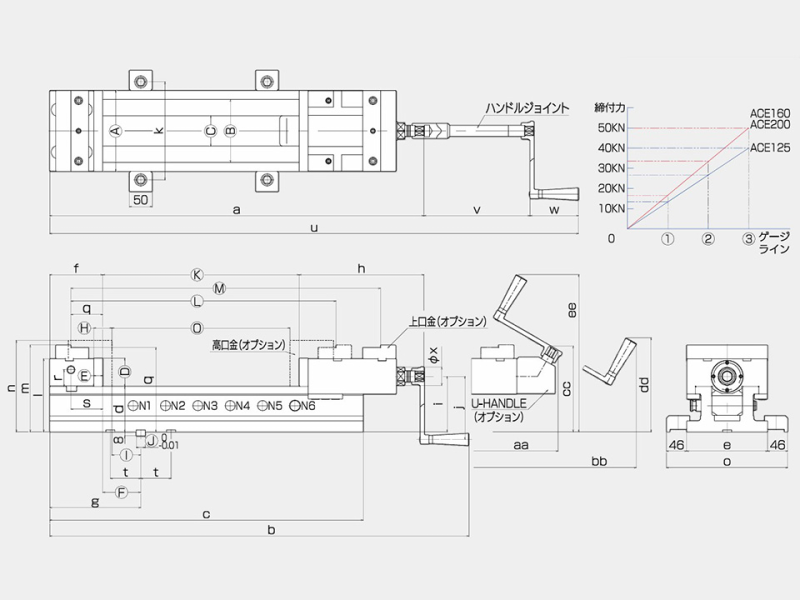

備考 | A=口金巾
B=摺動面巾
C=摺動面間
D=口金高さ
E=口金厚み
F=ガイドブロックと口金面の距離
G=高口金高さ(OP)
H=高口金厚さ(OP)
I=ガイドブロックと高口金面の距離(OP)
J=ガイドブロック
K=口金開き
L=上口金開き(OP)
M=上口金開き(OP)
O=高口金開き(OP) |
