| メーカー | 株式会社武田機械 |
| 分類 | 油圧バイス |
| 製品名 | ACE125 |

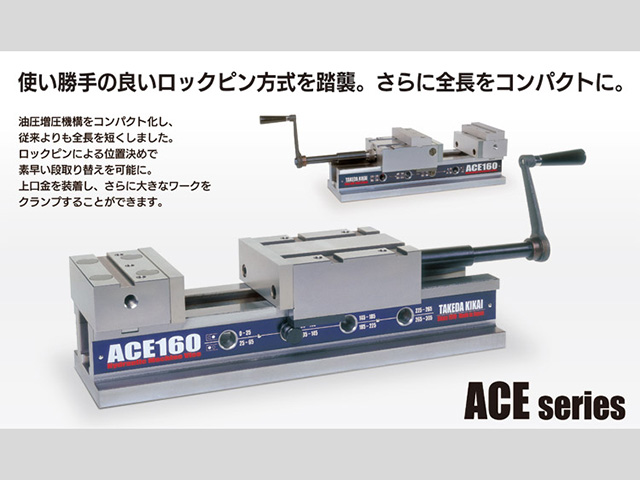

特長 | ●使い勝手の良いロックピン方式。ワークサイズに応じて素早く位置決めが可能
●高剛性ボディと当社独自の油圧機構による、安定した締付力
●新油圧機構によりコンパクトなデザインを実現
●油圧とネジバイス切り替えがソケットを着脱することにより可能
●切粉・クーラントオイルを容易に排出
●固定側・移動側上部に上口金または治具の取付用キー溝とタップ穴を標準装備 |

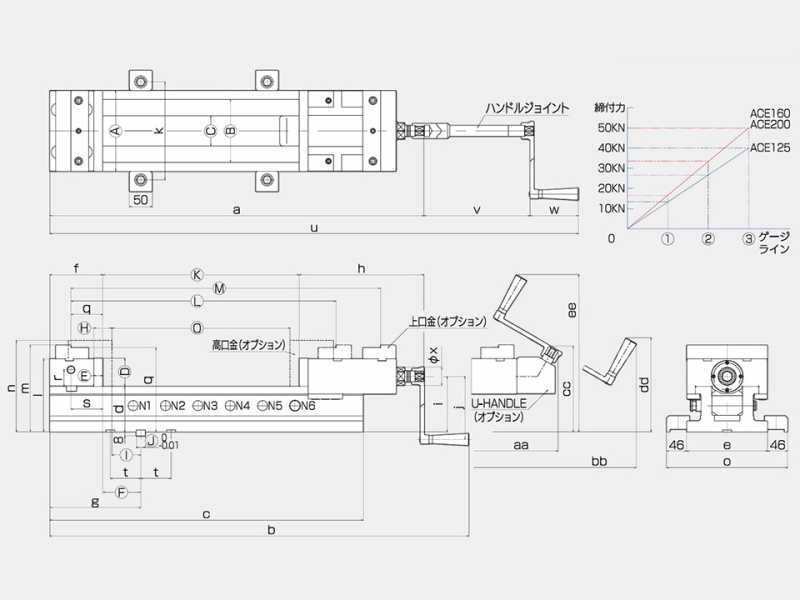

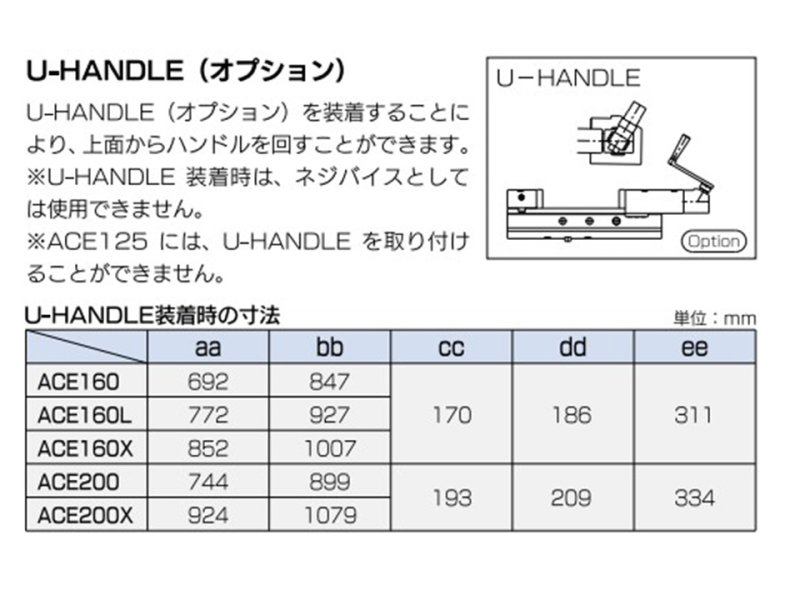

A (mm) | 125 |
B (mm) | 98 |
C (mm) | 45 |
D (mm) | 46 |
E (mm) | 15 |
F (mm) | 70 |
G (mm) | 80 |
H (mm) | 35 |
I (mm) | 50 |
J (mm) | 18 |
K (mm) |
N1 : 0～15, 15～45
N2 : 45～75, 75～105
N3 : 105～135, 135～165
N4 : 165～195, 195～225
|
L (mm) | 120～345 |
M (mm) | 210～435 |
O (mm) | 0～185 |
a (mm) | 552 |
b (mm) | 631 |
c (mm) | 440 |
d (mm) | 80 |
e (mm) | 125 |
f (mm) | 95 |
g (mm) | 165 |
h (mm) | 229 |
i (mm) | 95 |
j (mm) | 100 |
k (mm) | 165 |
l (mm) | 126 |
m (mm) | 149 |
n (mm) | 160 |
o (mm) | 217 |
p (mm) | 144 |
q (mm) | 60 |
r (mm) | 25 |
s (mm) | 59 |
t (mm) | 50 |
u (mm) | 773 |
v (mm) | 138 |
w (mm) | 83 |
x (mm) | φ30 |
備考 | A=口金巾
B=摺動面巾
C=摺動面間
D=口金高さ
E=口金厚み
F=ガイドブロックと口金面の距離
G=高口金高さ(OP)
H=高口金厚さ(OP)
I=ガイドブロックと高口金面の距離(OP)
J=ガイドブロック
K=口金開き
L=上口金開き(OP)
M=上口金開き(OP)
O=高口金開き(OP) |
