| メーカー | 豊和工業株式会社 |
| 分類 | パワーチャック |

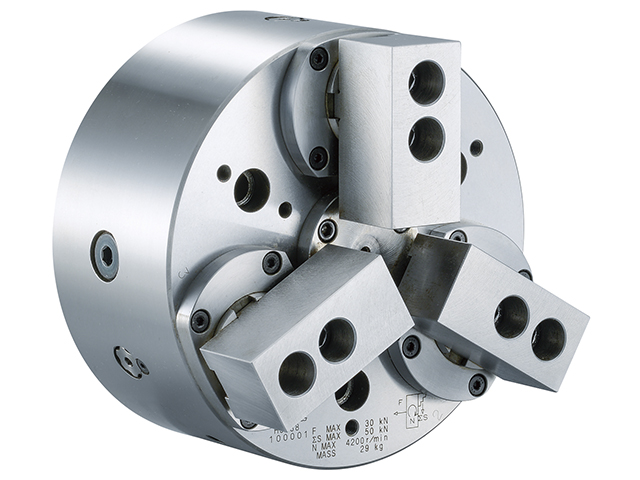

| 製品名 | H3DS-10 |
特長 | ●密閉形のドローダウンチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●ワークを端面へひきつけて把握しますので、ワークの浮上がりがありません。
●外径把握専用のチャックです。このチャックは、内径把握はできません。 |
爪のストローク
(mm) | 4.2 |
プランジャストローク
(mm) | 6 |
チャック外径
(mm) |
φ : 50～254
|
最高使用回転数
(min-1) | 3300 |
許容シリンダ力
(kN) | 40 |
把握力 (kN) | 65 |
慣性モーメント
(kg･m2) | 0.39 |
質量 (kg) | 48 |
対応シリンダ
| HH4C-140 最高使用圧2.8MPa
H05CH-300 最高使用圧0.5MPa |

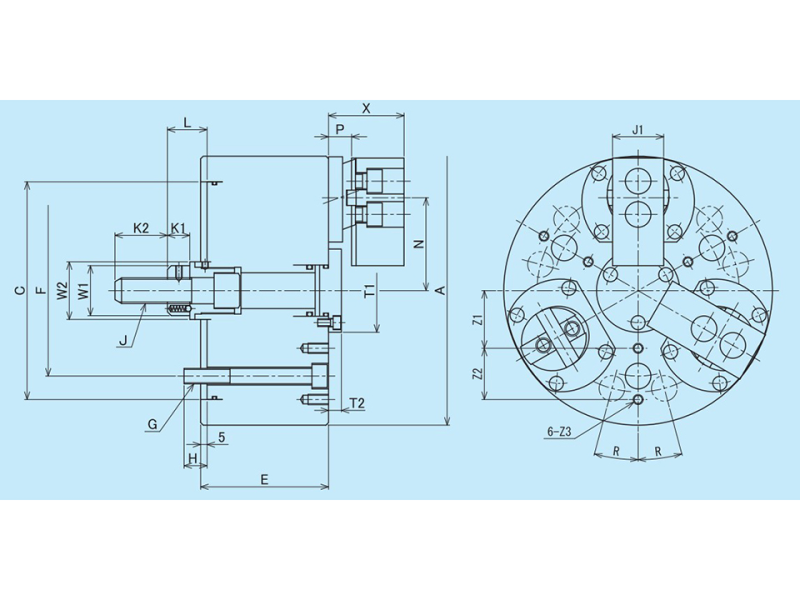

A | 254mm |
C | 220mm(H7) |
E | 113mm |
F | 171.4mm |
G | 3-M16 |
H | 24mm |
J | M24×3 |
J1 | 50mm |
K1 | 18mm |
K2 | 49mm |
L | 28～34mm |
N | 84.95～87.05mm |
P | 18.5～24.5mm |
T1 | 75mm |
T2 | 10mm |
W1 | 45mm |
W2 | 50mm |
X | 64.5～70.5mm |
Z1 | 55mm |
Z2 | 55mm |
Z3 | M8-16(深さ) |
備考 | ・爪のストロークは直径の場合の値です。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。 |
| メーカーHP | |
