治工具類
旋盤チャック
パワーチャック
H3DS-12
豊和工業株式会社
H3DS-12
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
豊和工業株式会社
分類
パワーチャック
製品名

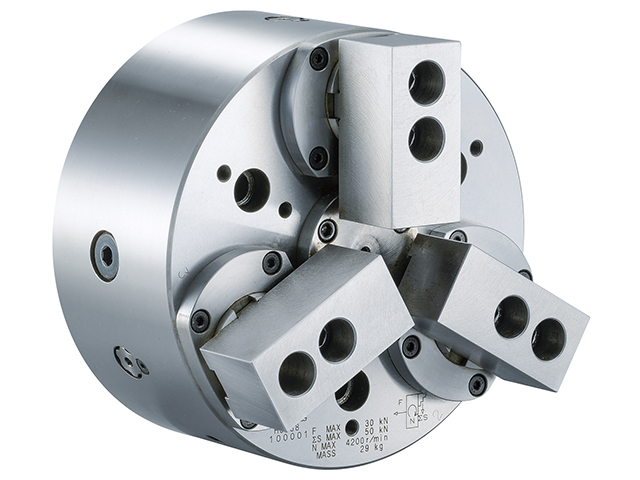

H3DS-12
特長
●密閉形のドローダウンチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●ワークを端面へひきつけて把握しますので、ワークの浮上がりがありません。
●外径把握専用のチャックです。このチャックは、内径把握はできません。
爪のストローク
(mm)
5.8
プランジャストローク
(mm)
8
チャック外径
(mm)
φ : 55~304
最高使用回転数
(min-1)
2700
許容シリンダ力
(kN)
52
把握力
(kN)
83
慣性モーメント
(kg・m2)
0.82
質量
(kg)
75
対応シリンダ
HH4C-160 最高使用圧2.7MPa

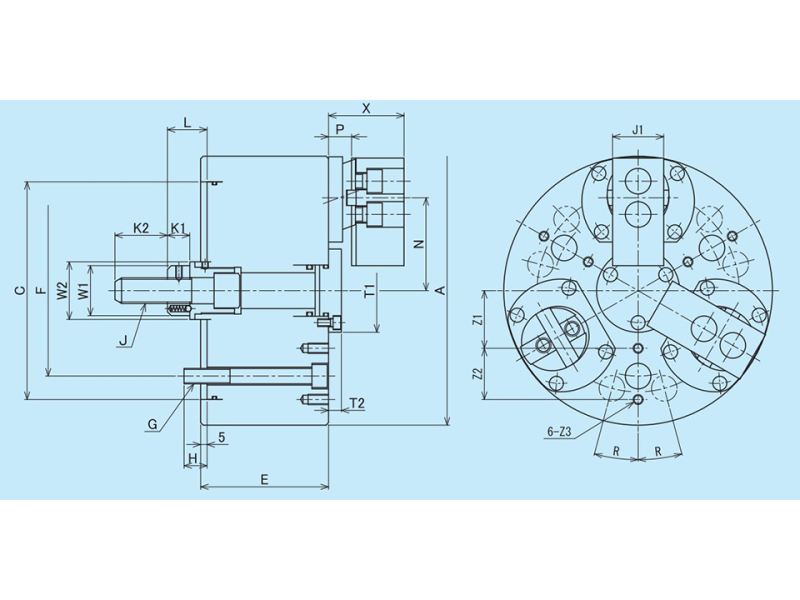

A
304mm
C
220mm(H7)
E
132mm
F
171.4mm
G
6-M16
H
20mm
J
M27×3
J1
60mm
K1
19mm
K2
56mm
L
30~38mm
N
102.55~105.45mm
P
20.5~28.5mm
R
15°
T1
90mm
T2
10mm
W1
52mm
W2
60mm
X
71.5~79.5mm
Z1
70mm
Z2
35mm
Z3
M10-20(深さ)
備考
・爪のストロークは直径の場合の値です。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
・この製品は受注生産です。
