パワーチャック
製品名

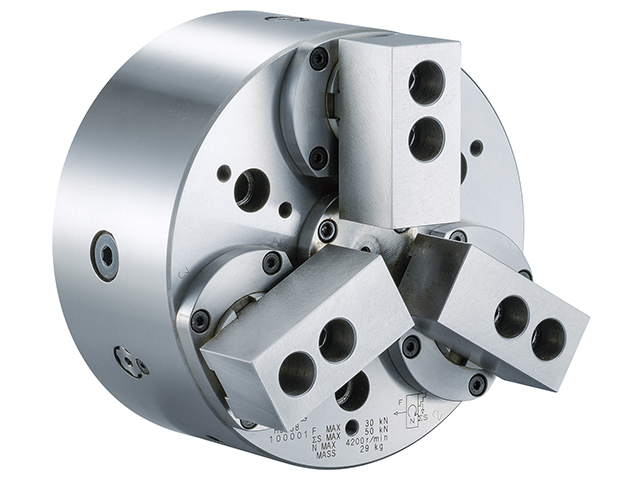

H3DS-8
特長
●密閉形のドローダウンチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●ワークを端面へひきつけて把握しますので、ワークの浮上がりがありません。
●外径把握専用のチャックです。このチャックは、内径把握はできません。
爪のストローク
(mm)
3.6
プランジャストローク
(mm)
5
チャック外径
(mm)
φ : 40~210
最高使用回転数
(min-1)
4200
許容シリンダ力
(kN)
30
把握力
(kN)
50
慣性モーメント
(kg・m2)
0.16
質量
(kg)
29
対応シリンダ
HH4C-125 最高使用圧2.6MPa
H05CH-250 最高使用圧0.6MPa

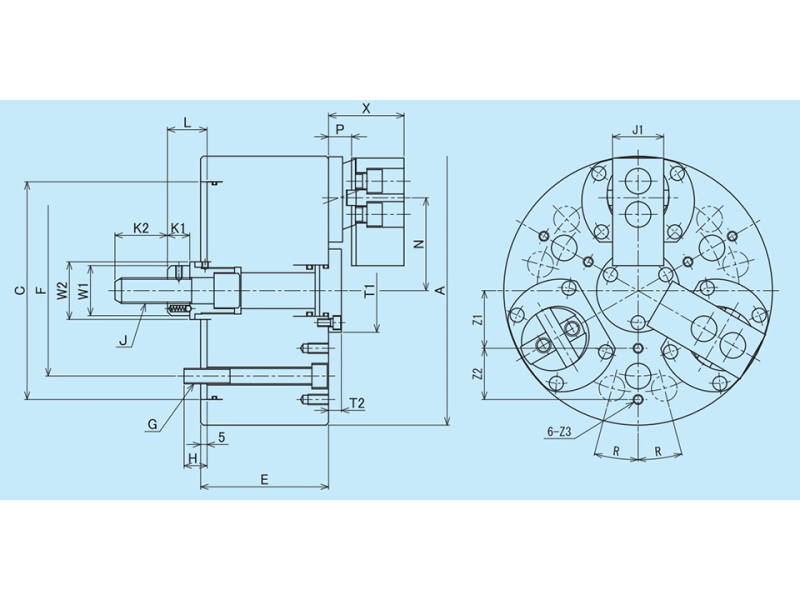

A
210mm
C
170mm(H7)
E
100mm
F
133.4mm
G
3-M12
H
18mm
J
M20×2.5
J1
40mm
K1
17.5mm
K2
41mm
L
28.5~33.5mm
N
71.6~73.4mm
P
15.5~20.5mm
T1
65mm
T2
10mm
W1
39mm
W2
45mm
X
56.5~61.5mm
Z1
45mm
Z2
40mm
Z3
M8-16(深さ)
備考
・爪のストロークは直径の場合の値です。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
