メーカー	豊和工業株式会社
分類	パワーチャック

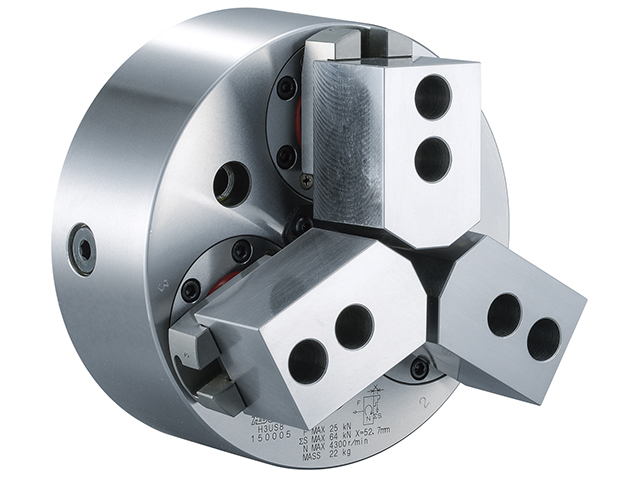

製品名	H3US-12
特長	●密閉形のスイングロックチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。 ●ワークを端面へ引きつけて把握しますので、ワークの浮上がりがありません。 ●20°までのテーパ部を把握できますので、鋳物の抜き後輩などの捨て加工を省略することができます。 ●ジョーがイコライズ(首振り運動)しますので、鋳物や鍛造品の表面の不整に対応することができます。 ●組換えにより外径把握と内径把握が可能です。
爪のストローク (mm)	12.4
プランジャストローク (mm)	17.5
チャック外径 (mm)	φ : 63～240
チャック内径 (mm)	φ : 127～305
最高使用回転数 (min-1)	2400
許容シリンダ力 (kN)	31
把握力 (kN)	138
慣性モーメント (kg･m2)	0.66
質量 (kg)	57
対応シリンダ	HH4C-125　最高使用圧2.7MPa H05CH-300　最高使用圧0.4MPa

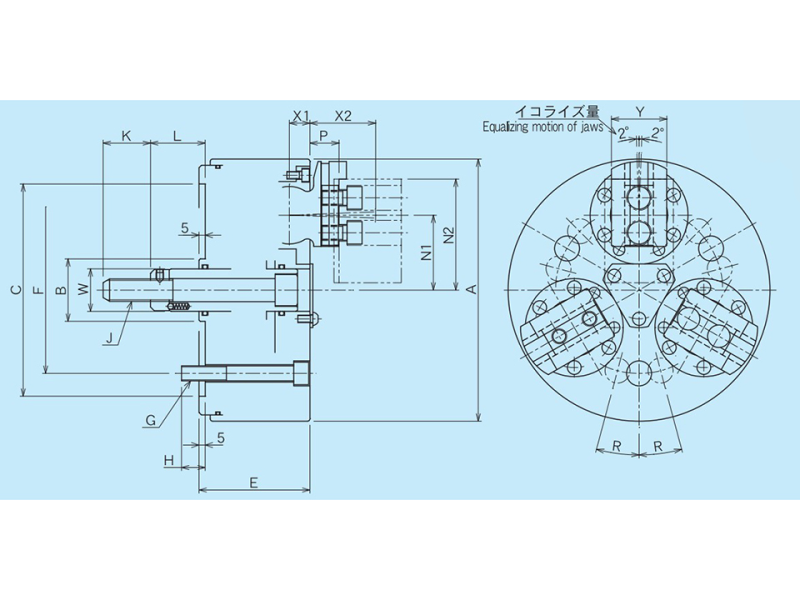

A	304mm
B	66mm
C	220mm(H7)
E	108mm
F	171.4mm
G	6-M16
H	20mm
J	M27×3
K	50mm
L	57.0～74.5mm
N1	92.5, 90.3～96.5mm
N2	133.2mm
P	29.1mm
R	15°
W	53mm
X1	19.5mm
X2	65.6mm
Y	57.1mm(h7)
備考	・爪のストロークは、直径の場合のX2における値です。・質量は標準生爪を含みません。・慣性モーメントの値の4倍がGD2に相当します。・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。・この製品は受注生産です。
