豊和工業株式会社

H3YS-8

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	豊和工業株式会社
分類	パワーチャック

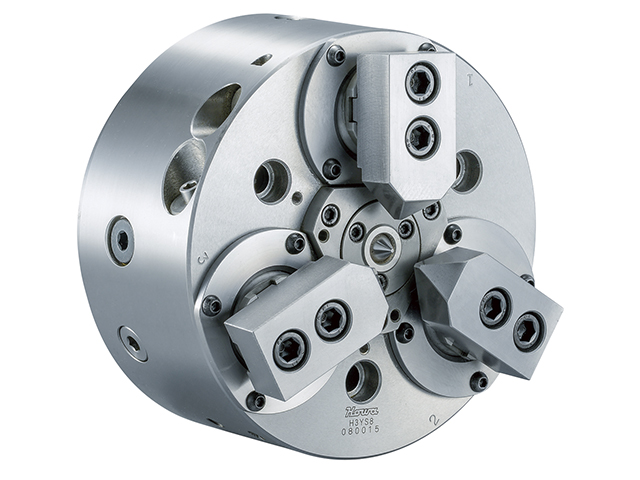

製品名	H3YS-8
特長	●密閉形のコンペンセーティングチャックです。完全密閉構造いより給脂間隔が延長でき、クーラントの侵入を防止します。 ●把握外径が偏心しているワークでも、センタ穴基準でワークを引きつけて把握することができます。 ●外径把握専用のチャックです。このチャックは、内径把握はできません。
爪のストローク (mm)	8
プランジャストローク (mm)	20
チャック外径 (mm)	φ : 18～65
最高使用回転数 (min-1)	4000
許容シリンダ力 (kN)	25
把握力 (kN)	84
慣性モーメント (kg･m2)	0.15
質量 (kg)	28
対応シリンダ	HH4C-125　最高使用圧2.2MPa H05CH-250　最高使用圧0.5MPa
A	210mm
C	170mm(H7)
D	5mm
E	115mm
F	133.4mm
G	3-M12
H	18mm
J	M16×2
J1	40mm
K1	18mm
K2	17.5mm
K3	36.5mm
L	44.5～64.5mm
N	66, 64～68mm
P	13.5mm
T1	10.4mm
T2	11.5mm
T3	9mm
W1	33mm
W2	40mm
W3	55mm
X1	39.5mm
X2	19.5mm
X3	16.5mm
Z	2mm(爪の補正量)
備考	・爪のストロークは、直径の場合のX2における値です。・質量は標準生爪を含みません。・慣性モーメントの値の4倍がGD2に相当します。・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
