治工具類
旋盤チャック
パワーチャック
H3PS-6
豊和工業株式会社
H3PS-6
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
豊和工業株式会社
分類
パワーチャック
製品名
H3PS-6
特長

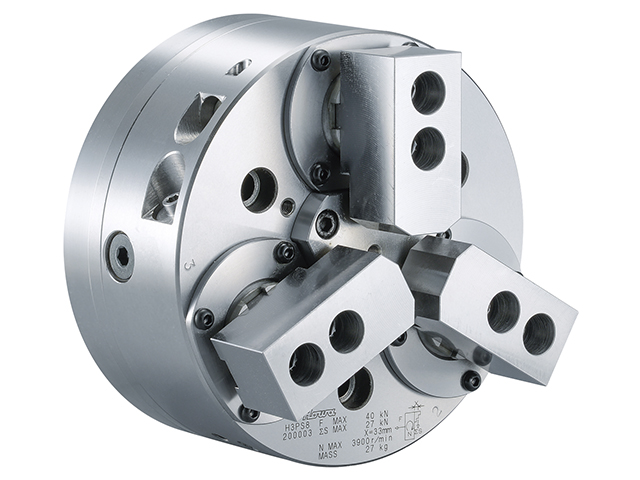

●密閉形のパワーチェンジチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●2圧切替えによりつかみ直しをすることなく低把握力に切替え可能。
●歪みやすいワークを低把握力で高精度に把握できます。
●ワークを端面へ引きつけて把握しますので、ワークの浮上がりがありません。
爪のストローク
(mm)
10.8
プランジャストローク
(mm)
4
チャック外径
(mm)
φ : 25~110
チャック内径
(mm)
φ : 130~175
最高使用回転数
(min-1)
5700
許容シリンダ力
(kN)
24
把握力
(kN)
15
慣性モーメント
(kg・m2)
0.058
質量
(kg)
16
対応シリンダ
HH4C-100 最高使用圧3.4MPa
H05CH-200 最高使用圧0.5MPa

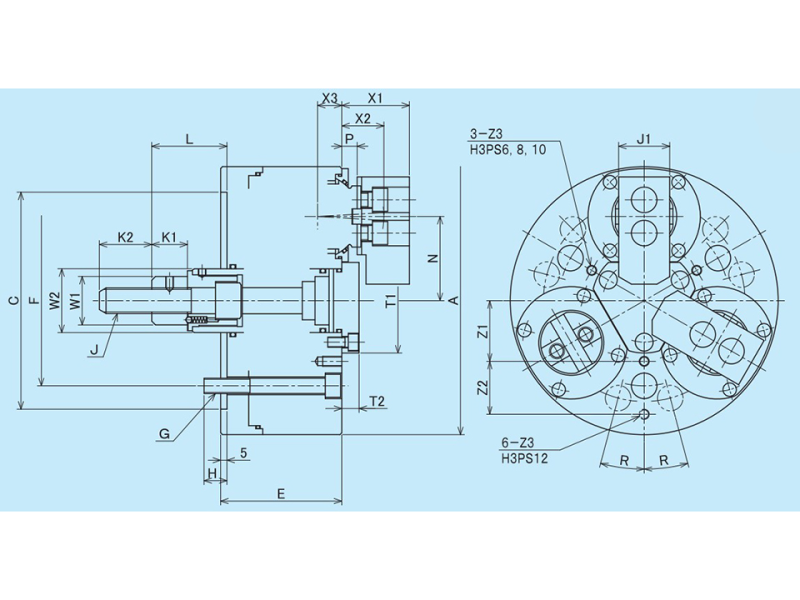

A
175mm
C
140mm(H7)
E
83mm
F
104.8mm
G
3-M10
H
13mm
J
M16×2
J1
35mm
K1
23mm
K2
36mm
L
45~49mm
N
55, 52.2~57.6mm
P
11mm
T1
69mm
T2
9.5mm
W1
32mm
W2
42mm
X1
41mm
X2
29mm
X3
17mm
Z1
37.5mm
Z3
M6-12(深さ)
備考
・爪のストロークは、直径の場合のX2における値です。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
・このチャックを逆止弁付き回転シリンダと組み合わせて使用した場合、油圧力を低下させても把握力が低下しませんので周囲願います。これは、逆止弁の油圧力封入機能により油圧力を低下させてもシリンダ力が低下しないために発生します。
