製品名

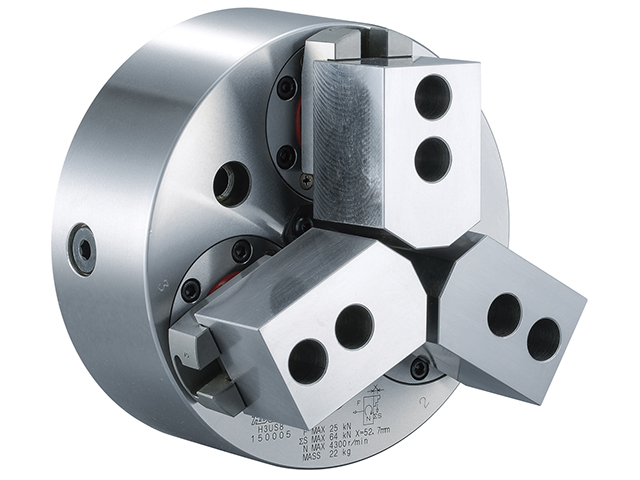

H3US-8
特長
●密閉形のスイングロックチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●ワークを端面へ引きつけて把握しますので、ワークの浮上がりがありません。
●20°までのテーパ部を把握できますので、鋳物の抜き後輩などの捨て加工を省略することができます。
●ジョーがイコライズ(首振り運動)しますので、鋳物や鍛造品の表面の不整に対応することができます。
●組換えにより外径把握と内径把握が可能です。
爪のストローク
(mm)
9.6
プランジャストローク
(mm)
14.4
チャック外径
(mm)
φ : 16~150
チャック内径
(mm)
φ : 76~203
最高使用回転数
(min-1)
4300
許容シリンダ力
(kN)
25
把握力
(kN)
111
慣性モーメント
(kg・m2)
0.12
質量
(kg)
22
対応シリンダ
HH4C-125 最高使用圧2.2MPa
H05CH-250 最高使用圧0.5MPa

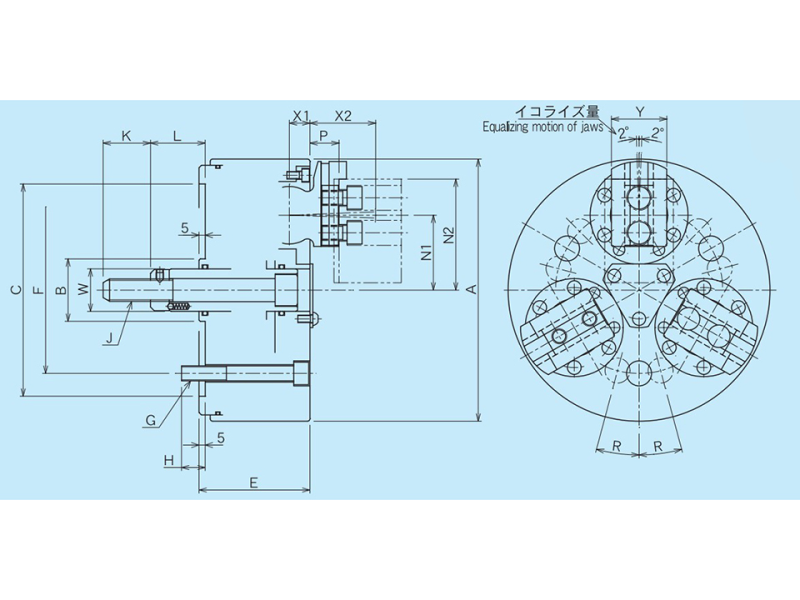

A
210mm
B
50mm
C
170mm(H7)
E
89mm
F
133.4mm
G
3-M12
H
19mm
J
M18×2.5
K
38mm
L
37.5~51.9mm
N1
60, 57.8~62.6mm
N2
88.9mm
P
23.3mm
W
34mm
X1
16.5mm
X2
52.7mm
Y
44.4mm(h7)
備考
・爪のストロークは、直径の場合のX2における値です。
・質量は標準生爪を含みません。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
