治工具類
旋盤チャック
パワーチャック
H3US-6
豊和工業株式会社
H3US-6
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
豊和工業株式会社
分類
パワーチャック
製品名

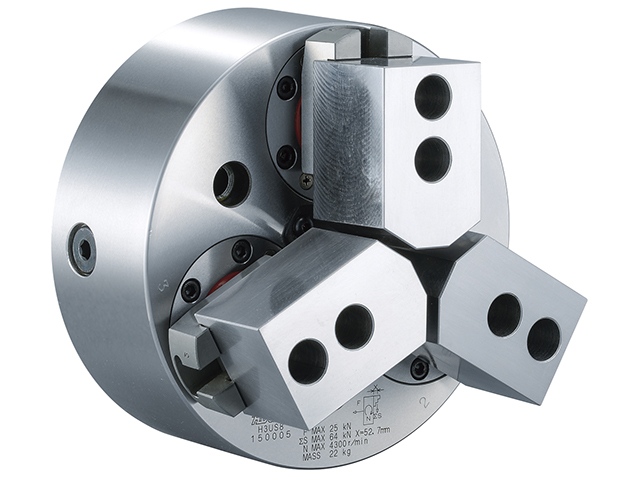

H3US-6
特長
●密閉形のスイングロックチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●ワークを端面へ引きつけて把握しますので、ワークの浮上がりがありません。
●20°までのテーパ部を把握できますので、鋳物の抜き後輩などの捨て加工を省略することができます。
●ジョーがイコライズ(首振り運動)しますので、鋳物や鍛造品の表面の不整に対応することができます。
●組換えにより外径把握と内径把握が可能です。
爪のストローク
(mm)
7.8
プランジャストローク
(mm)
11.4
チャック外径
(mm)
φ : 12~120
チャック内径
(mm)
φ : 70~152
最高使用回転数
(min-1)
5400
許容シリンダ力
(kN)
20
把握力
(kN)
84
慣性モーメント
(kg・m2)
0.050
質量
(kg)
13
対応シリンダ
HH4C-100 最高使用圧2.8MPa
H05CH-250 最高使用圧0.4MPa

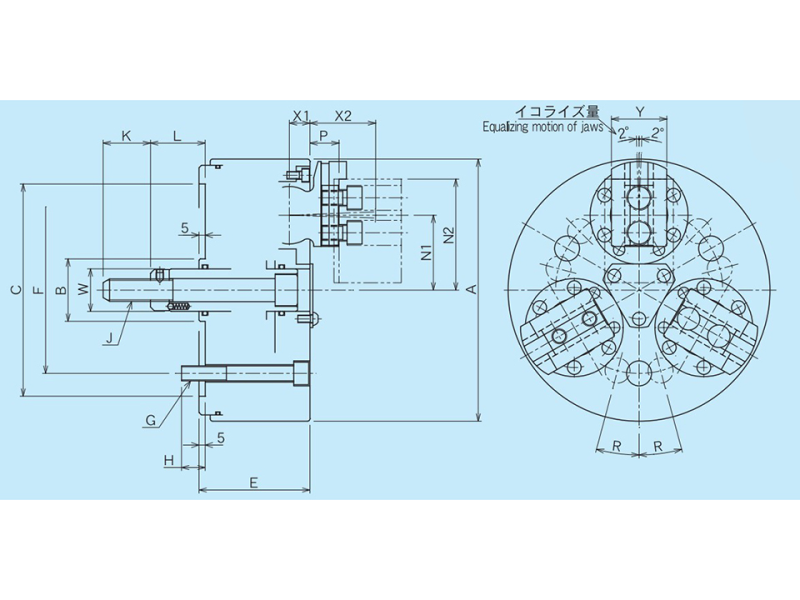

A
175mm
B
42mm
C
140mm(H7)
E
77mm
F
104.8mm
G
3-M10
H
14mm
J
M16×2
K
38mm
L
43.9~32.5mm
N1
51, 49.6~53.5mm
N2
73.1mm
P
19.3mm
W
30mm
X1
13.5mm
X2
44.2mm
Y
38.1mm(h7)
備考
・爪のストロークは、直径の場合のX2における値です。
・質量は標準生爪を含みません。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
