製品名

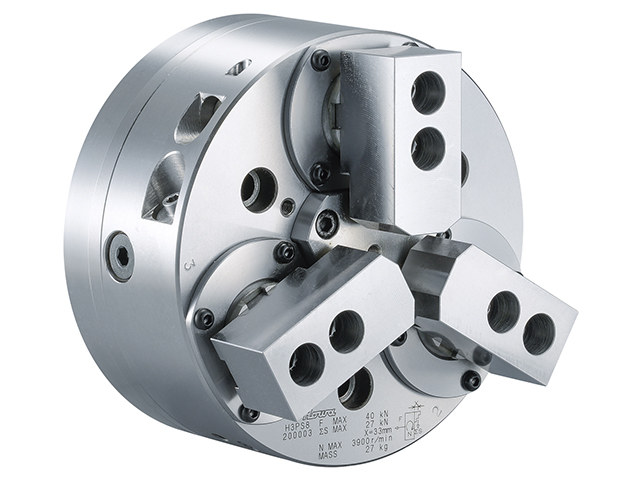

H3PS-10
特長
●密閉形のパワーチェンジチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●2圧切替えによりつかみ直しをすることなく低把握力に切替え可能。
●歪みやすいワークを低把握力で高精度に把握できます。
●ワークを端面へ引きつけて把握しますので、ワークの浮上がりがありません。
爪のストローク
(mm)
13.7
プランジャストローク
(mm)
6
チャック外径
(mm)
φ : 50~160
チャック内径
(mm)
φ : 190~254
最高使用回転数
(min-1)
3400
許容シリンダ力
(kN)
58
把握力
(kN)
41
慣性モーメント
(kg・m2)
0.36
質量
(kg)
46
対応シリンダ
HH4C-160 最高使用圧3.0MPa

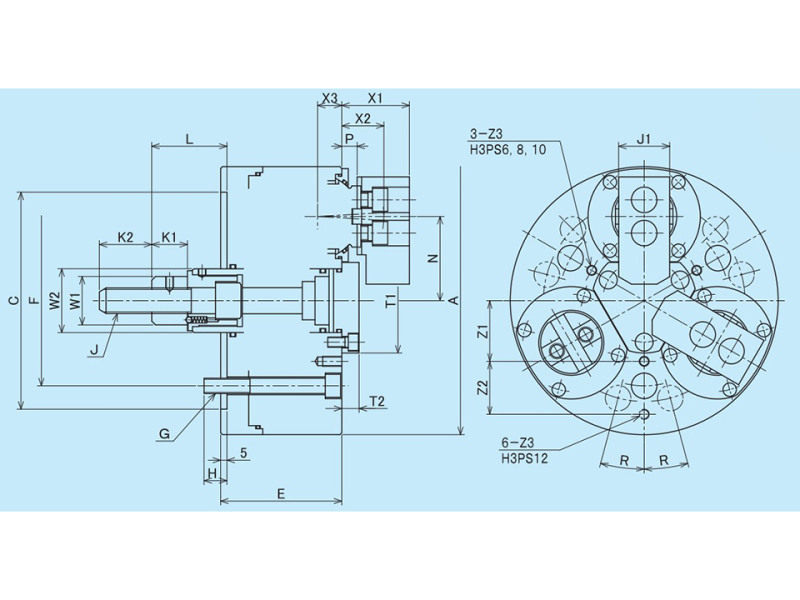

A
254mm
C
220mm(H7)
E
115mm
F
171.4mm
G
3-M16
H
22mm
J
M24×3
J1
50mm
K1
32mm
K2
49mm
L
63~69mm
N
80, 76.50~83.35mm
P
13mm
T1
92mm
T2
13.5mm
W1
45mm
W2
56mm
X1
59mm
X2
39mm
X3
21.5mm
Z1
60mm
Z3
M8-16(深さ)
備考
・爪のストロークは、直径の場合のX2における値です。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
・このチャックを逆止弁付き回転シリンダと組み合わせて使用した場合、油圧力を低下させても把握力が低下しませんので周囲願います。これは、逆止弁の油圧力封入機能により油圧力を低下させてもシリンダ力が低下しないために発生します。
