治工具類
治具工具
油圧バイス
HCN200
株式会社武田機械
HCN200
お気に入りに追加
お問い合わせ
メーカー
株式会社武田機械
分類
油圧バイス
製品名
HCN200
特長・特徴
●油圧とネジバイス切り替えがソケットを着脱することにより可能
●高剛性ボディと当社独自の油圧機構による、安定した締付力
●切粉・クーラントオイルを容易に排出
●固定側・移動側上部に上口金または治具の取付用キー溝とタップ穴を標準装備

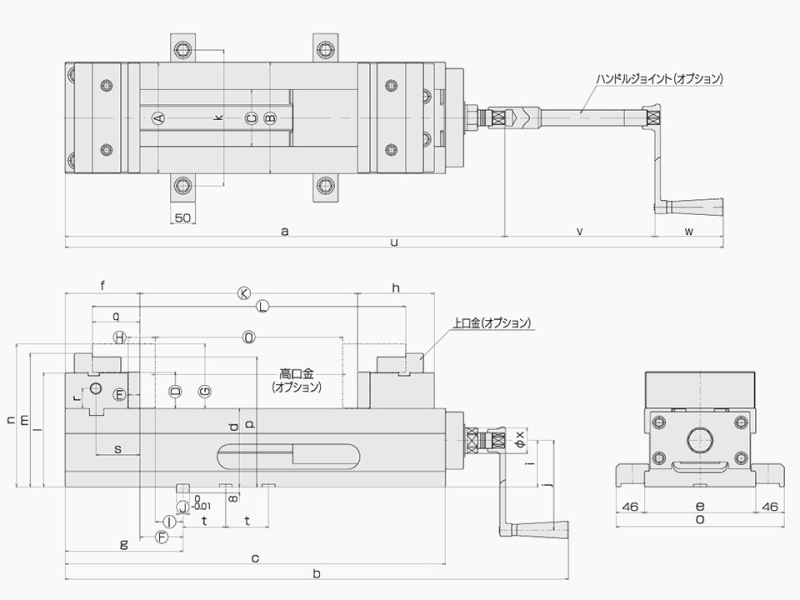

A
(mm)
206
B
(mm)
208
C
(mm)
108
D
(mm)
62
E
(mm)
20
F
(mm)
67
G
(mm)
100
H
(mm)
40
I
(mm)
47
J
(mm)
18
K
(mm)
0~330
L
(mm)
140~470
O
(mm)
0~290
a
(mm)
689
b
(mm)
778
c
(mm)
606
d
(mm)
125
e
(mm)
208
f
(mm)
125
g
(mm)
192
h
(mm)
130
i
(mm)
80
j
(mm)
160
k
(mm)
248
l
(mm)
186
m
(mm)
213
n
(mm)
225
o
(mm)
300
p
(mm)
208
q
(mm)
70
r
(mm)
33
s
(mm)
69
t
(mm)
60
u
(mm)
995
v
(mm)
210
w
(mm)
96
x
(mm)
φ36
質量(kg)
100
締付力
(kN)
60
備考
A=口金巾
B=摺動面巾
C=摺動面間
D=口金高さ
E=口金厚み
F=ガイドブロックと口金面の距離
G=高口金高さ(OP)
H=高口金厚さ(OP)
I=ガイドブロックと高口金面の距離(OP)
J=ガイドブロック
K=口金開き
L=上口金開き(OP)
O=上口金開き(OP)
