治工具類
旋盤チャック
パワーチャック
H3DS-6
豊和工業株式会社
H3DS-6
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
豊和工業株式会社
分類
パワーチャック
製品名

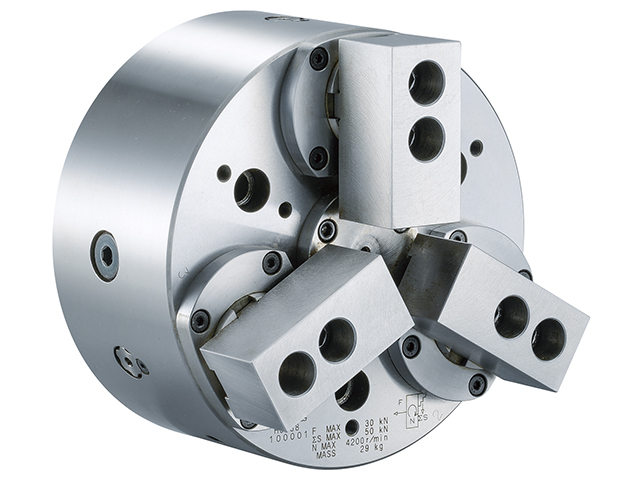

H3DS-6
特長
●密閉形のドローダウンチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●ワークを端面へひきつけて把握しますので、ワークの浮上がりがありません。
●外径把握専用のチャックです。このチャックは、内径把握はできません。
爪のストローク
(mm)
2.8
プランジャストローク
(mm)
4
チャック外径
(mm)
φ : 21~165
最高使用回転数
(min-1)
5600
許容シリンダ力
(kN)
20
把握力
(kN)
34
慣性モーメント
(kg・m2)
0.051
質量
(kg)
15
対応シリンダ
HH4C-100 最高使用圧2.8MPa
H05CH-200 最高使用圧0.6MPa

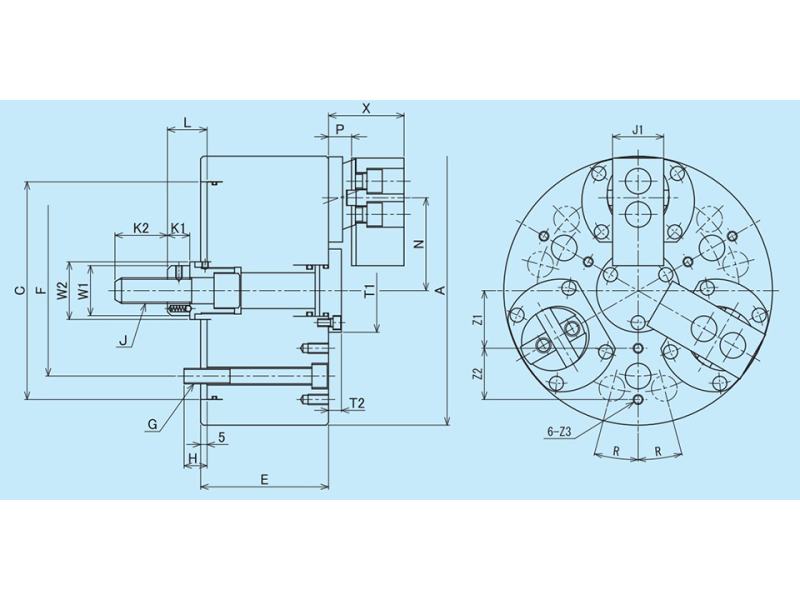

A
165mm
C
140mm(H7)
E
85mm
F
104.8mm
G
3-M10
H
16mm
J
M16×2
J1
35mm
K1
17.5mm
K2
36mm
L
29.5~33.5mm
N
56.3~57.7mm
P
14.5~18.5mm
T1
50mm
T2
7mm
W1
33mm
W2
40mm
X
44.5~48.5mm
Z1
35mm
Z2
35mm
Z3
M6-12(深さ)
備考
・爪のストロークは直径の場合の値です。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
