メーカー	豊和工業株式会社
分類	パワーチャック

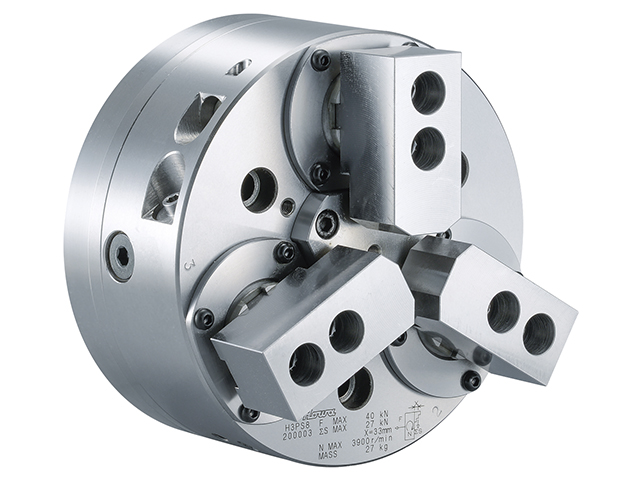

製品名	H3PS-8
特長	●密閉形のパワーチェンジチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。 ●2圧切替えによりつかみ直しをすることなく低把握力に切替え可能。 ●歪みやすいワークを低把握力で高精度に把握できます。 ●ワークを端面へ引きつけて把握しますので、ワークの浮上がりがありません。
爪のストローク (mm)	12.2
プランジャストローク (mm)	5
チャック外径 (mm)	φ : 40～132
チャック内径 (mm)	φ : 150～210
最高使用回転数 (min-1)	3900
許容シリンダ力 (kN)	40
把握力 (kN)	27
慣性モーメント (kg･m2)	0.14
質量 (kg)	27
対応シリンダ	HH4C-140　最高使用圧2.8MPa H05CH-300　最高使用圧0.5MPa

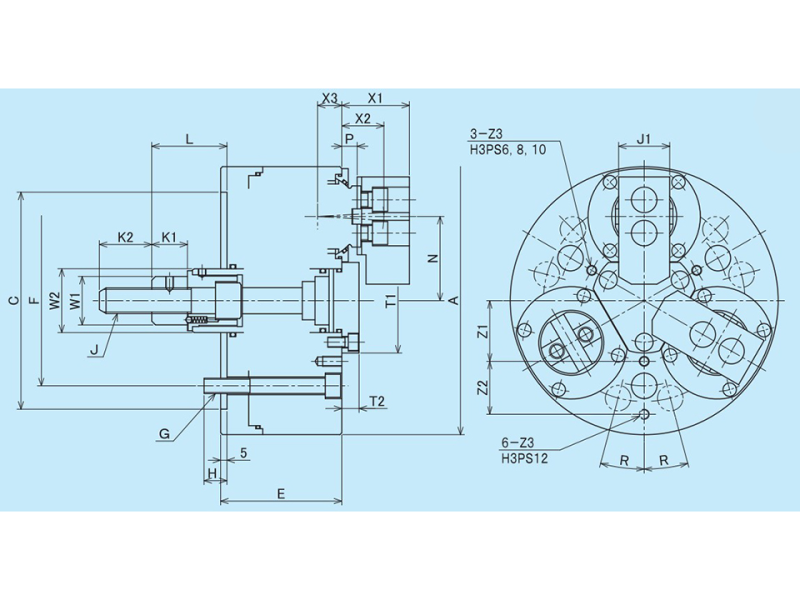

A	210mm
C	170mm(H7)
E	95mm
F	133.4mm
G	3-M12
H	18mm
J	M20×2.5
J1	40mm
K1	28mm
K2	41mm
L	56.5～61.5mm
N	66, 62.9～69.0mm
P	12mm
T1	82mm
T2	13.5mm
W1	38mm
W2	50mm
X1	53mm
X2	33mm
X3	19mm
Z1	47.5mm
Z3	M8-15(深さ)
備考	・爪のストロークは、直径の場合のX2における値です。・慣性モーメントの値の4倍がGD2に相当します。・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。・このチャックを逆止弁付き回転シリンダと組み合わせて使用した場合、油圧力を低下させても把握力が低下しませんので周囲願います。これは、逆止弁の油圧力封入機能により油圧力を低下させてもシリンダ力が低下しないために発生します。
