治工具類
旋盤チャック
パワーチャック
H3US-10
豊和工業株式会社
H3US-10
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
豊和工業株式会社
分類
パワーチャック
製品名
H3US-10
特長

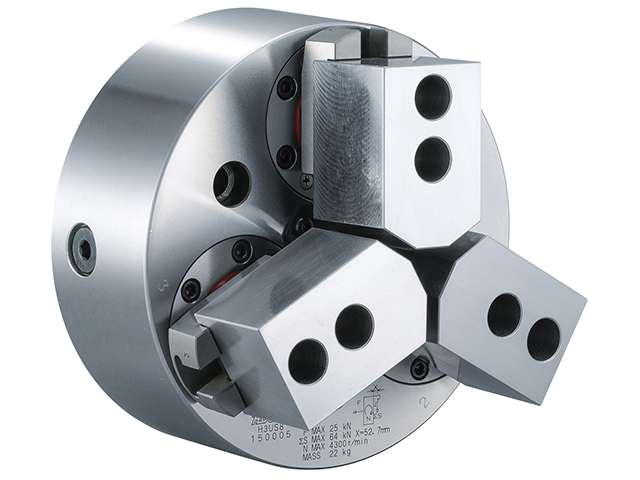

●密閉形のスイングロックチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。
●ワークを端面へ引きつけて把握しますので、ワークの浮上がりがありません。
●20°までのテーパ部を把握できますので、鋳物の抜き後輩などの捨て加工を省略することができます。
●ジョーがイコライズ(首振り運動)しますので、鋳物や鍛造品の表面の不整に対応することができます。
●組換えにより外径把握と内径把握が可能です。
爪のストローク
(mm)
12.4
プランジャストローク
(mm)
17.5
チャック外径
(mm)
φ : 50~205
チャック内径
(mm)
φ : 85~235
最高使用回転数
(min-1)
2800
許容シリンダ力
(kN)
31
把握力
(kN)
138
慣性モーメント
(kg・m2)
0.31
質量
(kg)
39
対応シリンダ
HH4C-125 最高使用圧2.7MPa
H05CH-300 最高使用圧0.4MPa

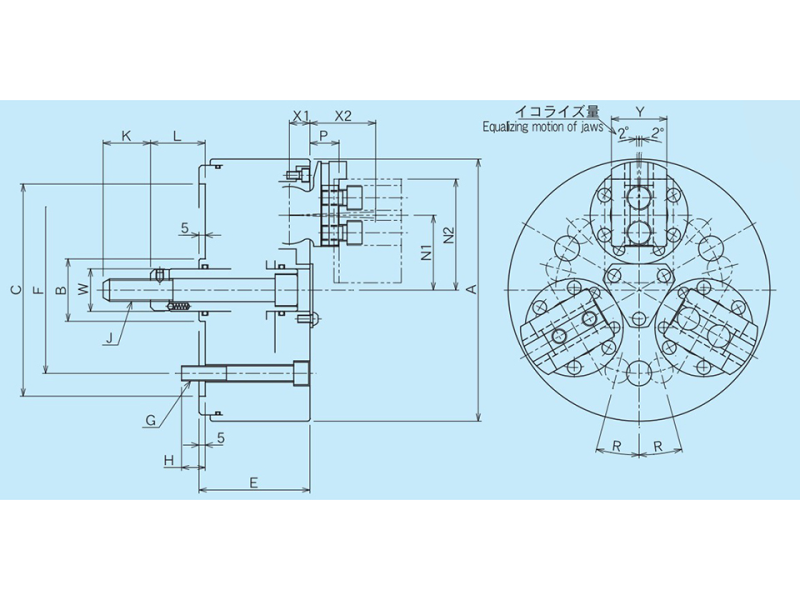

A
254mm
B
58mm
C
220mm(H7)
E
106mm
F
171.4mm
G
3-M16
H
20mm
J
M24×3
K
46mm
L
50.0~67.5mm
N1
72, 69.8~76.0mm
N2
112.7mm
P
29.1mm
W
42mm
X1
19.5mm
X2
65.6mm
Y
57.1mm(h7)
備考
・爪のストロークは、直径の場合のX2における値です。
・質量は標準生爪を含みません。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
