治工具類
旋盤チャック
パワーチャック
H3YS-10
豊和工業株式会社
H3YS-10
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
豊和工業株式会社
分類
パワーチャック
製品名
H3YS-10
特長

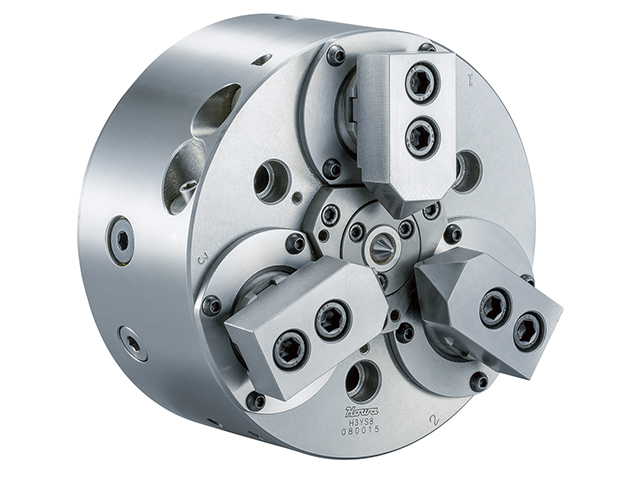

●密閉形のコンペンセーティングチャックです。完全密閉構造いより給脂間隔が延長でき、クーラントの侵入を防止します。
●把握外径が偏心しているワークでも、センタ穴基準でワークを引きつけて把握することができます。
●外径把握専用のチャックです。このチャックは、内径把握はできません。
爪のストローク
(mm)
10
プランジャストローク
(mm)
25
チャック外径
(mm)
φ : 22~90
最高使用回転数
(min-1)
3500
許容シリンダ力
(kN)
30
把握力
(kN)
90
慣性モーメント
(kg・m2)
0.38
質量
(kg)
48
対応シリンダ
HH4C-125 最高使用圧2.6MPa
H05CH-250 最高使用圧0.6MPa

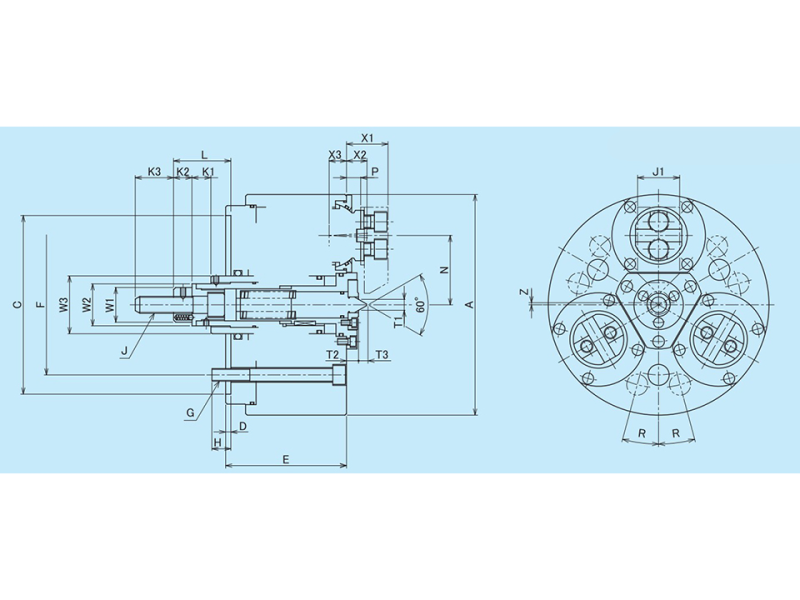

A
254mm
C
220mm(H7)
D
5mm
E
133mm
F
171.4mm
G
3-M16
H
24mm
J
M20×2.5
J1
40mm
K1
15.5mm
K2
17.5mm
K3
35.5mm
L
42~67mm
N
80, 77.5~82.5mm
P
14.5mm
T1
12.7mm
T2
13.5mm
T3
11mm
W1
39mm
W2
46mm
W3
62mm
X1
41.5mm
X2
21.5mm
X3
20mm
Z
2mm(爪の補正量)
備考
・爪のストロークは、直径の場合のX2における値です。
・質量は標準生爪を含みません。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
