治工具類
旋盤チャック
パワーチャック
H3YS-12
豊和工業株式会社
H3YS-12
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
豊和工業株式会社
分類
パワーチャック
製品名

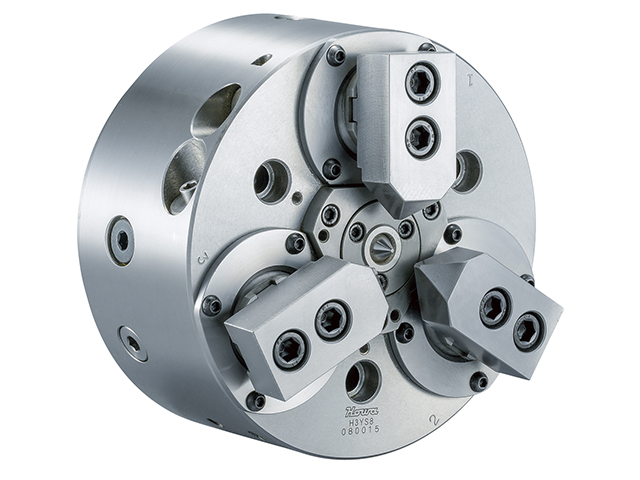

H3YS-12
特長
●密閉形のコンペンセーティングチャックです。完全密閉構造いより給脂間隔が延長でき、クーラントの侵入を防止します。
●把握外径が偏心しているワークでも、センタ穴基準でワークを引きつけて把握することができます。
●外径把握専用のチャックです。このチャックは、内径把握はできません。
爪のストローク
(mm)
10
プランジャストローク
(mm)
25
チャック外径
(mm)
φ : 22~110
最高使用回転数
(min-1)
3200
許容シリンダ力
(kN)
40
把握力
(kN)
120
慣性モーメント
(kg・m2)
0.73
質量
(kg)
65
対応シリンダ
HH4C-140 最高使用圧2.8MPa
H05CH-300 最高使用圧0.6MPa

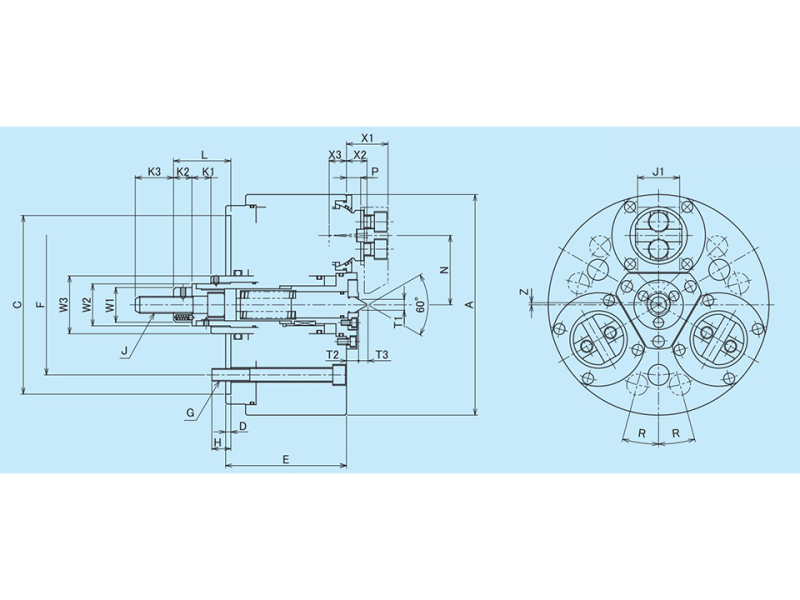

A
304mm
C
220mm(H7)
D
5mm
E
139mm
F
171.4mm
G
6-M16
H
23mm
J
M24×3
J1
50mm
K1
15.5mm
K2
18mm
K3
49mm
L
42.5~67.5mm
N
100, 97.5~102.5mm
P
15.5mm
R
15°
T1
12.7mm
T2
13.5mm
T3
11mm
W1
45mm
W2
52mm
W3
70mm
X1
52.5mm
X2
23mm
X3
22.5mm
Z
2mm(爪の補正量)
備考
・爪のストロークは、直径の場合のX2における値です。
・質量は標準生爪を含みません。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
・この製品は受注生産です。
