治工具類
旋盤チャック
パワーチャック
H3YS-6
豊和工業株式会社

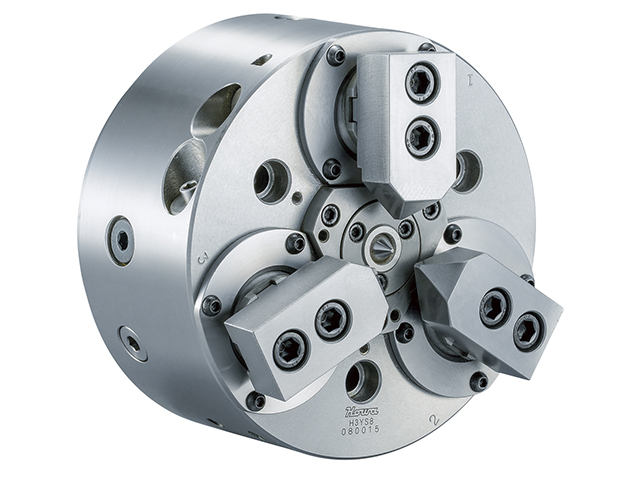

H3YS-6
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
豊和工業株式会社
分類
パワーチャック
製品名
H3YS-6
特長
●密閉形のコンペンセーティングチャックです。完全密閉構造いより給脂間隔が延長でき、クーラントの侵入を防止します。
●把握外径が偏心しているワークでも、センタ穴基準でワークを引きつけて把握することができます。
●外径把握専用のチャックです。このチャックは、内径把握はできません。
爪のストローク
(mm)
8
プランジャストローク
(mm)
15
チャック外径
(mm)
φ : 12~50
最高使用回転数
(min-1)
5000
許容シリンダ力
(kN)
19
把握力
(kN)
51
慣性モーメント
(kg・m2)
0.059
質量
(kg)
16
対応シリンダ
HH4C-100 最高使用圧2.6MPa
H05CH-250 最高使用圧0.4MPa

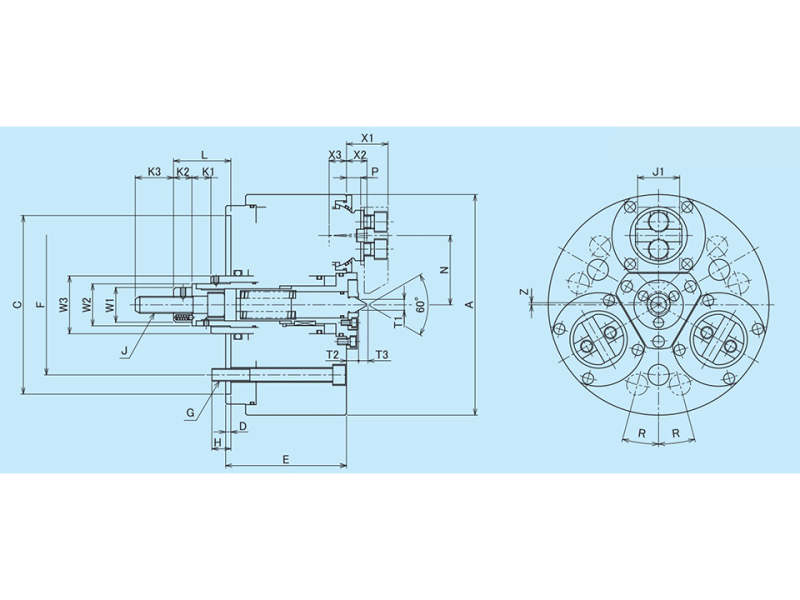

A
175mm
C
140mm(H7)
D
5mm
E
92mm
F
104.8mm
G
3-M10
H
14mm
J
M16×2
J1
31mm
K1
19mm
K2
17.5mm
K3
36.5mm
L
45.5~60.5mm
N
55, 53~57mm
P
11mm
T1
8mm
T2
16mm
T3
6.9mm
W1
33mm
W2
33mm
W3
44mm
X1
34mm
X2
21mm
X3
16mm
Z
2mm(爪の補正量)
備考
・爪のストロークは、直径の場合のX2における値です。
・質量は標準生爪を含みません。
・慣性モーメントの値の4倍がGD2に相当します。
・回転シリンダの最高回転数が低い場合には、その回転数に合わせてください。
メーカーHP
お問い合わせ
カタログをダウンロード
